AOX-R角行程系列當前位置：首頁> 產品中心> 角行程電動執行器> AOX-R角行程系列> AOX-R角行程智能觸摸屏電動執行器

< >

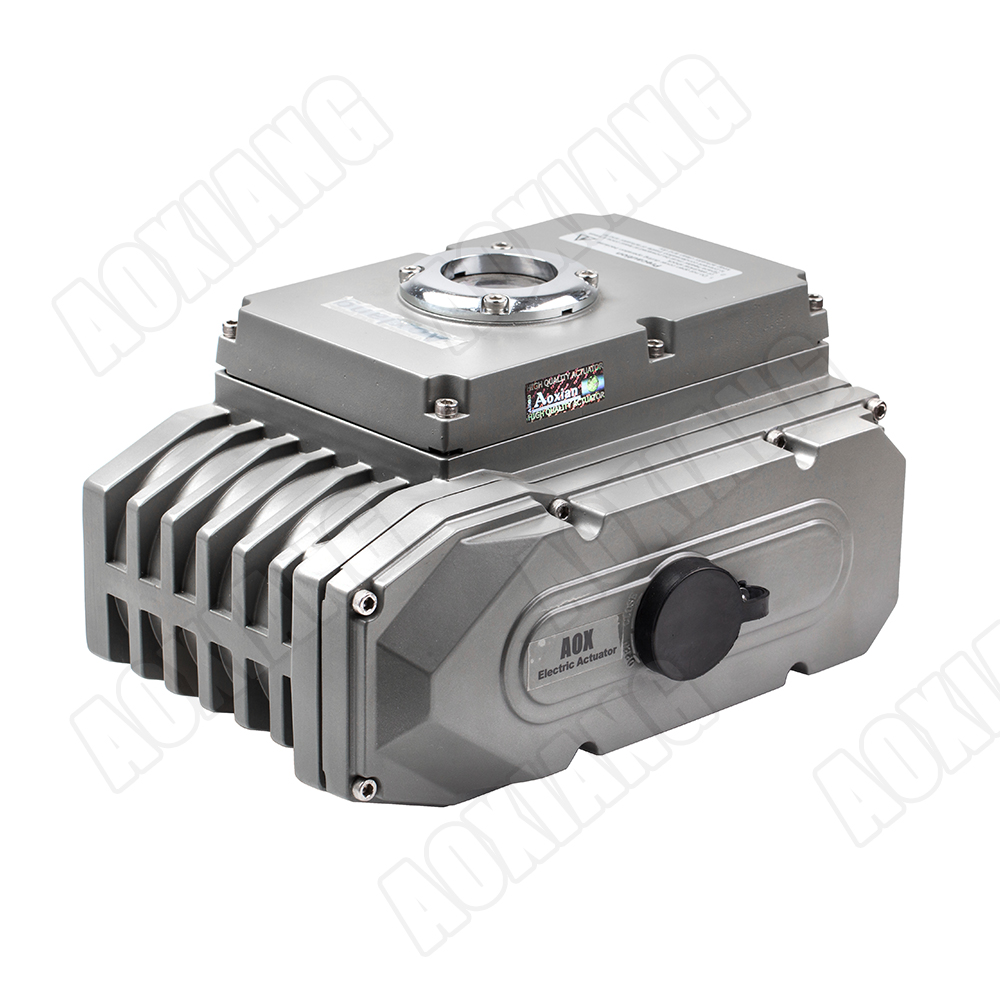

AOX-R角行程智能觸摸屏電動執行器

外殼：硬質鋁合金
防護等級：IP67（可選IP68）
扭矩：50~5000Nm
行程：0~90°
功能：智能型(ICU)、調節型（PCU）、開關型
環境溫度：-25℃~70℃（可選-30℃、-40℃、-60℃）
電動執行機構視頻展示

性能特點
技術參數
外形尺寸
線路圖

一、概述

“AOX-R”系列電動執行器用于控制0°～270°旋轉的電動閥門及其他同類產品，如電動蝶閥、電動球閥、風門、擋板閥、旋塞閥、百葉閥等。廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱供暖、樓宇自控、輕工等各行業中。它以AC380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使電動閥門運動到所需位置，實現其自動化控制，Zui大輸出扭矩達5000N·m。

二、性能特點

2.1殼體

殼體為硬質鋁合金，經陽Ji氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68型供選擇。

2.2電機

采用全封閉鼠籠式電機，具有體積小、扭矩大、慣性力小等特點。絕緣等級為H級，內置過熱保護開關，可防止過熱損壞電機。

2.3手動結構

手柄的設計保證安Quan可靠、省力、體積小。不通電時，扳動手柄可進行手動操作。不用手動時，將扳手置于扳手夾內，方便使用。

2.4指示器

指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更方便。

2.5干燥器

用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。

2.6密封

密封性好，標準產品防護等級是IP67，并可選IP68防護等級。

2.7限位開關

機械，電子雙重限位。機械限位螺釘可調，安Quan可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精zhun并方便地設定位置，且不受手輪過量的影響。

2.8自鎖

精密的蝸輪蝸桿機構可高xiao傳輸大扭矩，效率高，噪音低（zui大50分貝），壽命長；有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油。

2.9防脫螺栓

拆除外殼時，螺栓附在殼體上，不會脫落。

2.10安裝

底部安裝尺寸符合ISO5211/ DIN3337標準，孔成雙四方形便于方桿的閥線性或45°轉角安裝，適應性強。可以垂直安裝，也可以水平安裝。

2.11線路

控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有Xiao滿足各種附加功能的要求。

浙江澳翔自控科技有限公司各型號電動閥門和電動執行器，如：電動蝶閥、電動球閥、角行程電動執行器、直行程電動執行器、多回轉電動執行器、電動閘閥、電動執行器、減壓閥等閥門。我們有很好的售后服務、可提供詳細的產品資料和解決方案，供您參考。產品的質量可靠，如需采購歡迎來電咨詢我們：400-150-8030

上一張：AOX-R-003角行程電動執行器
下一張：AOX-R角行程系列

產品知識

型號	Max輸出扭矩	動作時間	輸出軸(mm)		電機	單相額定電流(A)	重量
型號	N·M	( 90°)	方 Square	深 Deep	(W)	220V(A)50HZ	(kg)
AOX-R-003	30	20	11×11	15.5	8	0.24
AOX-R-005	50	30	14×14	18	10	0.23	3.6
AOX-R-008	80	30	14×14	18	10	0.24	3.6
AOX-R-010	100	30	17×17	22.5	15	0.41	4.6
AOX-R-015	150	40	17×17	22.5	15	0.41	4.6
AOX-R-020	200	30	22×22	26	60	0.44	13
AOX-R-030	300	30	22×22	26	60	0.48	13.4
AOX-R-040	400	30	22×22	26	60	0.54	13.8
AOX-R-060	600	40	27×27	32.5	60	0.57	14
AOX-R-080	800	40	27×27	32.5	90	0.91	14.3
AOX-R-100	1000	40	27×27	32.5	90	0.99	14.5
AOX-R-160	1600	60	Max Φ60	Max133	90	1.08	68
AOX-R-200	2000	60	Max Φ60	Max133	90	1.16	68
AOX-R-300	3000	120	Max Φ60	Max133	90	1	68
AOX-R-400	4000	200	Max Φ60	Max133	90	0.93	68
AOX-R-500	5000	200	Max Φ60	Max133	90	1	68

外殼	防護等級：IP67（可選IP68），NEMA4 and 6
電機電源	110/220V AC 1Phase，380/440V AC 3Phase， 50/60Hz， ±10%
控制電源	110/220V AC 1Phase，50/60 Hz， ±10%
電機	鼠籠式異步電機
限位開關	2 X 開（Open）/關（Close），SPDT，250V AC 10A
輔助限位開關	2 X 開（Open）/關（Close），SPDT，250V AC 10A
行程	90°～270°±10°（90°以上提前說明）	0°～270°可選
失速保護/操作溫度	內置熱保護，開120℃ ±5℃/關97℃ ± 5℃
指示器	連續的位置指示
手動操作	機械手柄（可選裝手輪）
自鎖裝置	蝸輪，蝸桿機構提供自鎖
機械限位	2個外部調整螺栓
干燥器	30W (110/220V AC)防冷凝
接線孔	2×M20*1.5（AOX-R-003除外）
環境溫度	-25℃--+70℃（-30℃、-40℃、-60℃可選）
潤滑	鋁基潤滑脂（EP型）
材料	鋼，鋁合金，鋁青銅，聚碳酸脂
環境濕度	(Max) 90％ RH	非凝結
抗震性能	X Y Z 10g，0.2～34 Hz，30分(minutes)
外涂層	干粉，環氧聚酯
